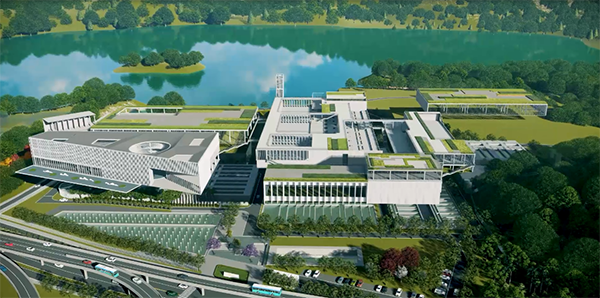

近年来，城镇自来水厂不论是数量还是处理能力都保持了高速增长的态势，但行业目前侧重于基础设施的建设，水厂的运行模式往往比较粗放、过程管理不够精细、智能化控制水平不高。如何有效的规划、设计、实施新一代水厂，提高生产效率、保证出水质量、节约运行能耗、降低经营成本等成为水务公司亟待解决的问题。项目背景作为拥有60年历史的深圳第一座水厂——东湖水厂，始建于1961年，历经改革开放，全程见证了深圳的高速发展。随着2022年罗湖区新策——《罗湖区推动基础设施高质量发展实施方案（2022-2023年）》的正式印发，东湖水厂扩能改造工程也拉开了帷幕。该工程作为罗湖区首个开工建设的、具备深度处理工艺的直饮示范智慧水厂，对提高区域供水安全保障能力，加快推动深圳市自来水可直饮工作具有示范指导意义。项目总投资20.24亿元，将按詹天佑奖高标准建设，集理念先进、高度集约、绿色低碳、自然高效、现代化智慧于一体，实现自来水厂“由厂变园、由楼变馆”的蜕变，致力成为水务行业的“精品工程、示范工程、名片工程”，为2025年全市直饮提供坚实保障。

客户需求

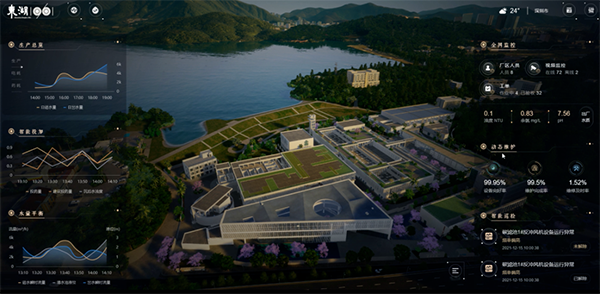

本次工程的建设目标是运用“物联网”“大数据”等技术，对传统水厂的自控系统和安防系统进行升级，并建立智能化的厂级运营管控平台，实现水厂的全流程自动化控制、数字化运维管理、全生命周期的设备资产管理、一体化的安防管控以及科学决策辅助。项目中需要对车间设备运行情况、人员操作进行及时掌握，以及视频监控、门禁系统间的数据互联互通，并通过前端设备将数据高效地回传至后台中心，保证整个生产车间的工作有序进行。因此必须要有稳定的无线通讯网络覆盖，以及快速的AP间漫游切换，保证各系统的高效运行。稳定、快速通讯的工业无线 WLAN，保证系统的高效运转150ms的快速漫游切换，保证无缝连接可靠的工业等级设计，保证设备稳定性解决方案传统水厂配备的视频监控等安防系统存在监控盲区，管控手段有限，再加上各子系统分散孤立，很难实现有效统一的全面管理。三旺通信工业无线产品和通信方案专为工业场景设计，能满足智慧水厂的一体化管控。

方案中针对安防监控系统与无线通信网络系统，采用工业以太网交换机、工业以太网POE交换机、工业无线AP进行组网构建环网冗余解决方案。现场共设三个环网，分别是视频监控环、门禁系统、无线信号覆盖环。视频监控系统对现场各泵房、水池、加药间进行监控，后端监控中心可以随时调取监控到的各车间设备运行情况及人员操作情况，保障运行安全。同时，水厂存在大量的通道夹层，进入夹层后手机无信号，发生突发情况无法及时联系外界进行支援，因此，采用工业无线AP对整个厂区进行无缝信号覆盖，满足现场工作人员实时通讯需求。三个系统通过三层核心交换机进行二层VLAN隔离，保证了各个系统的独立性与安全性，不会因为某个环网异常而影响到其他系统，同时，又通过水厂上层核心交换机，采用OSPF路由协议实现了互联互通。整体方案既保证了二层隔离又实现了系统间的互联互通，为水厂的安全运行、水质稳定生产提供了保障，同时，降低了水厂生产的能耗，通过集中化运营，实现管理提升和减员增效。产品推荐项目中所用配套产品为IAP3600S系列和IES6300系列设备。IAP3600S系列为2口全千兆工业级室外双频Wi-Fi6无线AP，整机无线最高速率可达1774.5Mbps，满足各系统中快速传输数据的需求，且信号覆盖范围更广泛，能实现智慧水厂更广泛的业务覆盖，以及无线和有线网络的转换、网络的安全控制和管理。客户端采用的IES6300系列为全千兆二层网管型工业以太网交换机，接口丰富，可满足不同的接口需求以及更多的设备接入。支持单环、耦合环、链环、Dual-homing环网功能，网络故障自动恢复时间<20ms，保证了网络传输的稳定性。

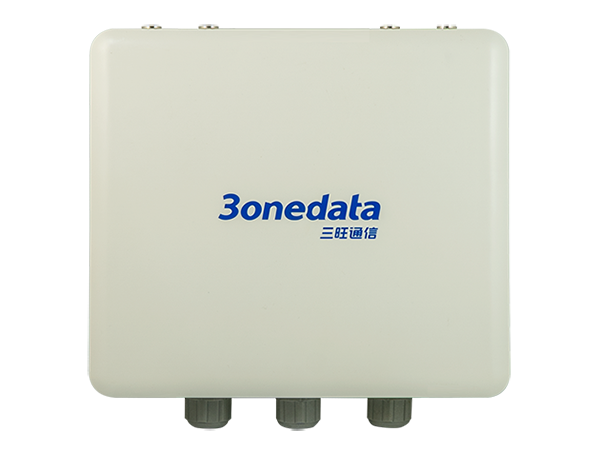

IAP3600S系列

支持Wi-Fi6（802.11ax），可提高系统容量和并发接入，降低传输时延支持多AP快速漫游技术支持路由模式、AP模式、网桥模式和客户端模式等网络模式支持IEEE802.3at/af PoE电源输入与12~48VDC直流电源输入

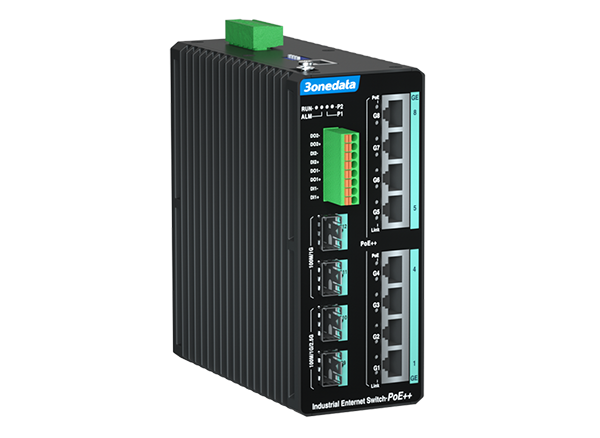

IES6300系列

支持2路100M/1G/2.5G SFP插槽、2路100M/1G SFP插槽、8路千兆PoE口、2路DI和2路DO采用Ring环网专利技术，支持单环、耦合环、链环、Dual-homing环网功能，网络故障自动恢复时间<20ms支持多种网络协议和行业标准Ring和STP/RSTP/MSTP可实现网络冗余，防止网络风暴

作为引领自动化、信息化发展的行业先锋，三旺通信拥有20余年的设备联网经验，提供全面性工业边缘到云端连网解决方案，在智能制造、智能交通、智慧城市、智慧能源等多个行业积累了丰富的连网经验。
